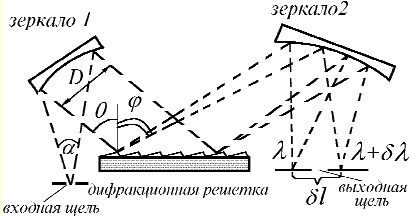

Освещаемая исследуемым излучением
входная щель находится в фокусе сферического
зеркала 1, являющегося коллиматорным объективом,
который формирует параллельный пучок лучей,
падающих на диспергирующий элемент -
дифракционную решетку. Если плоская волна падает
на решетку под углом
, то, вследствие дифракциии
, максимумы интенсивности отраженного света с
длиной волны
будут наблюдаться при углах
,
соответствующих условию
d(sin - sin) = m (8)
где d - период решетки, m = 1,2,3...- порядок максимума.
Это означает, что если лучи с длиной волны отражаются
от решетки под углом , то лучи с длиной волны +d отражаются под углом +d. Сферическое зеркало 2 (камерный
объектив) фокусирует параллельные пучки лучей,
идущие под разными углами, в разных точках
фокальной плоскости.
Выражение для угловой дисперсии
дифракционного монохроматора может быть
получено из (8) дифференцированием по :
= m/dcos (9)
Формула (8) позволяет также определить свободную область дисперсии решетки,
= /m (10)
